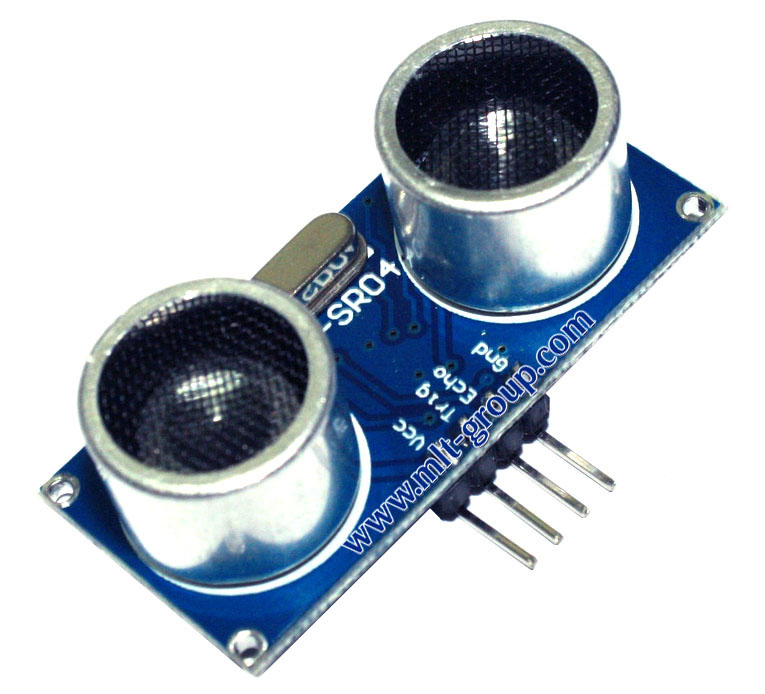

โมดูลวัดระยะทางด้วยคลื่นอัลตร้าโซนิค HC-SR04
(HC-SR04 Ultrasonic Distance Measuring Module)
โมดูลวัดระยะทางด้วยคลื่นอัลตร้าโซนิค HC-SR04 เป็นโมดูลตรวจจับวัดระยะทางที่ใช้หลักการสะท้อนของคลื่นอัลตร้าโซนิค ระยะตรวจจับ 2 เซนติเมตร ถึง 4 เมตร ใช้แรงดัน 5V ส่งสัญญาณสั่งงานไป Trig และรับสัญญาณ Echo กลับเข้ามาประมวลผล โดยสื่อสารผ่านขาต่อใช้งาน 4 ขา คือ Vcc, Trig, Echo และ Gnd สามารถเชื่อมต่อใช้งานกับบอร์ด Rasberry Pi, Arduino, ARM, MCS-51, AVR, PIC
Specification:
• VCC = 5VDC.
• Static current: Less than 2mA.
• Detection distance: 2cm-4.0m.
• High precision: Up to 0.3cm.
• Input trigger signal: 10us TTL impulse.
• Echo signal : output TTL PWL signal.
• Output signal: Electric frequency signal, high level 5V, low level 0V.
• Sensor angle: Not more than 15 degrees.
• ขาต่อใช้งาน 4ขา คือ Vcc, Trig, Echo และ Gnd
• Module dimension is 2.0cm.(W) x 4.5cm.(L) x 1.5cm.(H).
Package Contains:
• HC-SR04 Ultrasonic Distance Measuring Module x 1 pcs.
** Package Weight (Shipping Rate) = 100g.
Information Support:
• Example Starting the HC-SR04 Ultrasonic Distance Measuring Module
• Example Applying the HC-SR04 Ultrasonic Distance Measuring Module
